Audi A5 8TA 2010 Bluetooth-adapterin asennus

BT-adapterin asennus





Asiakas halusi asennuttaa autonsa vakiojärjestelmään Bluetooth Audiostreamaus-adapterin. Bluetooth-adapteriksi valittiin MDS HRS-BT 320KBPS Universaali Bluetooth Adapteri. HRS-BT kytkettiin auton keskikonsolissa sijaitsevaan AUX-IN porttiin.



vakiosoitin

Vakiosoitin

Autossa oli vakiona Audi Concert soitinjärjestelmä, johon haluttiin lisätä bluetooth-audiostreamaus.

Keskikonsoli

Tässä mallissa löytyy AUX-IN portti vakiona keskikonsolista, jota kautta saadaan vakiojärjestelmään lisättyä bluetooth-audiostreamaus sopivalla BT-adapterilla.

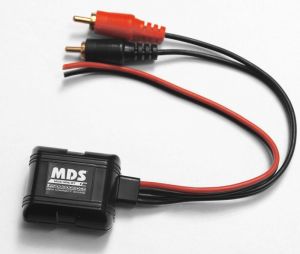

HRS-BT adapteri

HRS-BT adapteri

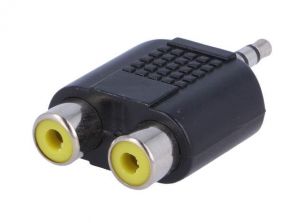

HRS-BT adapteriin liitettiin RCA-AUX muunnin, joka muuttaa RCA-liitännät 3,5mm AUX-pistokkeeksi. Tämä mahdollistaa HRS-BT adapterin liittämisen plug'n'play tyylisesti keskikonsolin AUX-IN porttiin.

 HRS-BT asennettu

HRS-BT asennettuna

Kuvassa HRS-BT on asennettuna paikoilleen. Tuote tarvitsee herätevirran, joka otettiin keskikonsolista auton vakio +12V virtalähteestä. Bluetooth-audiostreamaus toimii auton vakiosoittimessa AUX-kanavan kautta.
