Fiat Ducato 2018 retkeilyauton Android soittimen, peruutuskameran ja erillissarjan asennus

Android soittimen, peruutuskameran ja erillissarjan asennus

Tästä pääset tarkastelemaan, kuinka vuoden 2018 Fiat Ducato -retkeilyautoon asennettiin uusi jälkiasenteinen Android 10 7" näyttösoitin, HD-peruutuskamera ja 6.5" erillissarja.



Kuvaus

Asiakas halusi päivittää 2018 vuosimallin Fiat Ducato retkeilyautoon uuden jälkiasenteisen Android 10 näyttösoittimen, peruutuskameran ja 6.5" erillissarjan etuoviin. Soittimeksi valikoitui Android 7" näyttösoitin. Peruutuskameraksi valikoitui kestosuosikki peruutuskameramme Minicam-HD. Minicam-HD peruutuskamerassa on todella laaja 170 asteen katselukulma sekä tarkka 1080x720p tarkkuus.

Android 10 autosoitin tuo retkeilyautoon kaikki tämän päivän huippuominaisuudet kuten langattoman Android Auto ja Apple Carplay-ominaisuudet, bluetooth audiostreamauksen, Hands-free toiminnon ja Google Maps navigointisovelluksen sekä mahdollisuuden liittää jälkiasenteinen peruutuskamera.

Asiakas halusi päivittää samalla Ducaton alkuperäiset ovikaiuttimet jälkiasenteisiin. Alkuperäisten kaiuttimien tilalle asennettiin MDS Audiophile 6.5" A6R Erillissarja. Tällä MDS merkin lippulaiva erillissarjalla saadaan nostettua retkeilyauton äänimaailma uudelle tasolle. Ducaton ovet vaimennettiin 2-tasoisena butyylimatolla ja lämpöeristeellä kaiuttimien vaihdon yhteydessä. Ovien vaimennus korostaa kaiuttimien bassokkuutta ja vähentää ovien läpi kantautuvaa ajomelua sekä resonointia.

Asennetut päätuotteet:

soittimen purku

Soittimen purku

Uusi jälkiasenteinen Android 10 7" tuuman 2-DIN näyttösoitin haluttiin asentaa nykyisen Kenwoodin 1-DIN soittimen tilalle. Tässä retkeilyautossa on jo valmiina Android soittimen omaan johtosarjaan sopiva ISO-liitinsarja.

 android soittimen asennus

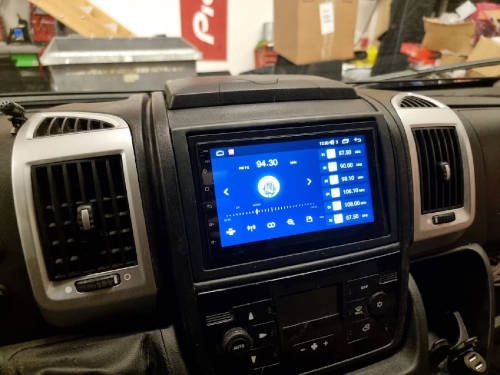

Android soittimen asennus

Android 10 7" näyttösoitin tuo kaikki tämän päivän ominaisuudet autoon. Tässä soittimessa on bluetooth-toiminnon lisäksi langaton Android Auto ja Apple Carplay, WiFi-yhteys ja netti SIM-korttipaikka sekä Google Maps navigointisovellus. Tässä soitinmallissa on lisäksi laajat äänensäätö-ominaisuudet ja mahdollisuus lisätä esimerkiksi jälkiasenteinen subwoofer auton äänentoistojärjestelmään sekä peruutuskameravalmius apuviivoilla. Android soittimen mukana tuleva Hands-free mikrofoni asennettiin kojetauluun soittimen vasemmalle puolelle.

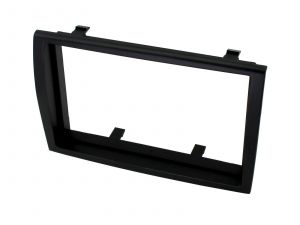

Android autosoittimen asennuksessa käytettiin autokohtaista Fiat Ducato CT24FT23 soitinkehystä, jonka avulla uusi näyttösoitin sulautuu kojetauluun nätisti.
peruutuskameran paikka

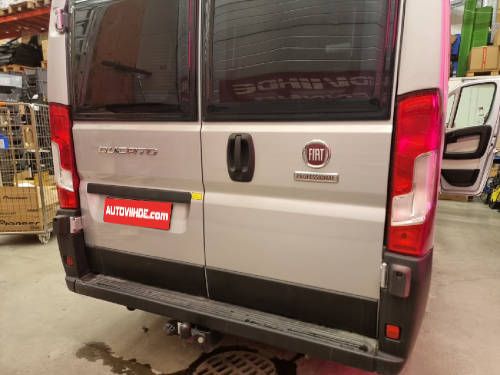

Peruutuskameran paikka

Minicam-HD-peruutuskameralle on tässä Ducaton retkeilyautoissa hyvä asennuspaikka rekisterikilven yläpuolella oleva muoviosa. Minicam-HD on fyysisesti pienikokoinen ja huomaamaton.

 peruutuskameran asennus

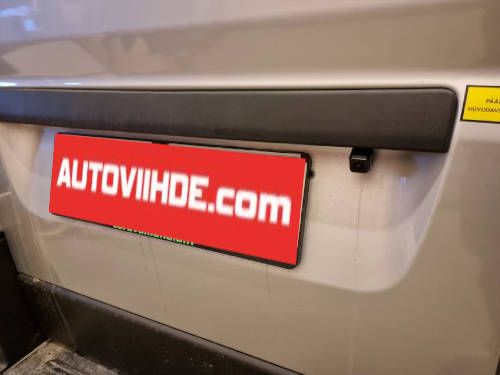

Peruutuskameran asennus

Peruutuskameralle suositellaan kytkentäreleohjaus kameran virroittamiseen. Heräte peruutuskameratoiminnolle otettiin pakkivalolta. Minicam-HD peruutuskamera paketin mukana tulee seitsemän metriä pitkä ja 4-pinninen jatkokaapeli. Tähän autoon tarvitaan kuitenkin Minicamin asentamiseen kameran oma 5-metrinen lisäjatkokaapeli. Jatkokaapelin mukana kulkevalla herätekaapelilla saadaan tuotua heräte pakkivalolta aina soittimen taakse jatkokaapelin mukana vaivatta. Heräte toimii kytkentäreleen laukaisijana, jolloin peruutusvaihteen päälle kytkettäessä rele päästää virtaa läpi suoraan akulta peruutuskameran jatkokaapeliin.

Kytkentäreleohjauksella varmistetaan laadukas ja toimintavarma peruutuskameran asennus autoon kuin autoon.
Peruutuskameran kuva

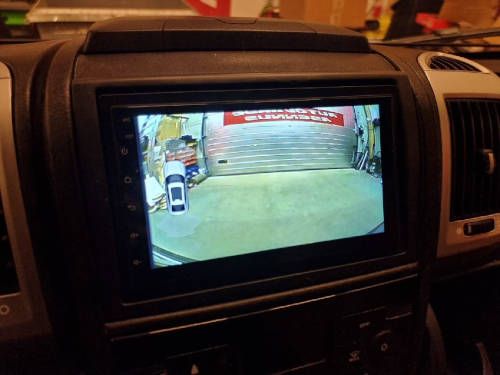

Peruutuskameran kuva

Peruutuskameran laaja 170 asteen katselukulma mahdollistaa laajan ja tarkan näkyvyyden taaksepäin soittimen näytöllä. Peruutuskamera aktivoituu automaattisesti soittimen näytölle, kun peruutusvaihde kytketään päälle. Minicam-HD on loistava peruutuskamera ratkaisu, kun halutaan lisätä laadukas ja HD-tasoinen peruutuskamera mihin tahansa autoon.

 butyylivaimennus

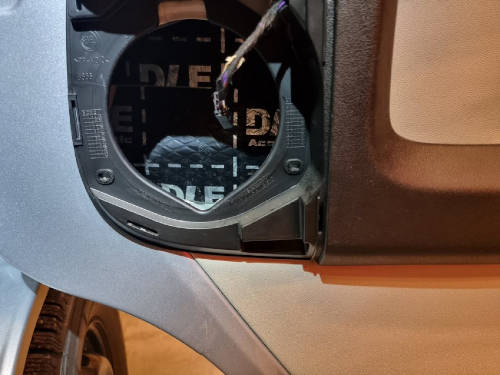

Ovien butyylivaimennus

Ennen jälkaisenteisen erillissarjan asennusta Ducaton ovet vaimennettiin DLE Supreme -Butyylikumilla. Butyylivaimennus vähentää ovien resonointia ja ovien läpi kantautuvaa ajomelua korostaen samalla uusien midbassojen bassokkuutta. DLE Butyylilevyissä on valmis tarttuva liimapinta, joten vaimennus sujuu vaivatta tarkoitukseen soveltuvalla Roller-työkalulla.
ovien lämpöeristys

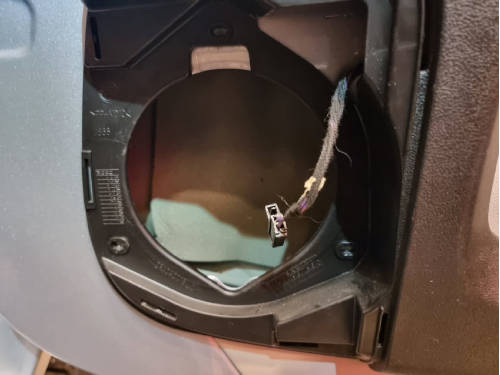

Ovien lämpö- ja äänieristys

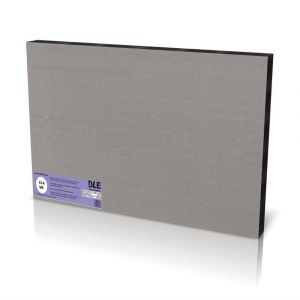

Butyylimattojen päälle asennettiin DLE ELA-S8 lämpö- ja äänieristysmatot. Lämpöeristelevyissä on myös valmis tarrapinta, joten levyjen asennus on helppoa. Tällä 2-tasoisella vaimennuksella saadaan resonoinnin eston lisäksi oviiin lisättyä lämpöeristystä.

 erillissarjan asennus

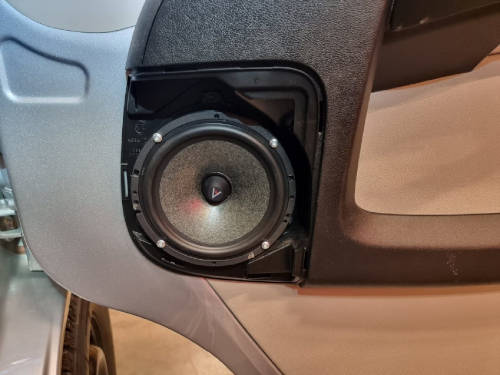

Erillissarjan asennus

Oviin asennettiin Fiat Ducaton alkuperäisten ovikaiuttimien tilalle uusi jälkiasenteinen MDS Audiophile 6.5" A6R erillissarja. Audiophile A6R erillissarja on tunnettu jykevän matalasta midbasson toistosta sekä silkkisen kirkkaasta soundista. Tämän erillissarjan etuja ovatkin erittäin laaja 30 Hz - 27000 Hz taajuusvaste, jykevä valurunko sekä korkea 90,1 dB herkkyys.

Ducaton alkuperäiseen kaiutinjärjestelmään saadaan roima parannus etenkin matalille midbassotaajuuksille unohtamatta korkeita kirkkaita vivahteita, jotka tuovat selkeyttä tämänkin retkeilyauton äänentoistoon.
