Audi S4

Soittimen asennus ja etukaiuttimien vaihto





Asiakas halusi päivittää alkuperäiset kaiuttimet uusiin ja asennuttaa jälkiasenteisen soittimen. Uusilta kaiuttimilta haluttiin midbassokasta soundia ja puhdasta diskanttia. Kaiuttimien suhteen päädyttiin MDS Hurricanen 6.5" erillissarjaan. Soittimeksi valikoitui bluetoothilla varustettu KMM-BT306. Soittimen mukana tulee myös Hands free-mikrofoni.



vakiosoitin

Vakiosoitin

Alkuperäisen soittimen irroituksessa suositellaan käytettävän tähän tarkoitettuja irroitustyökaluja (CT22AU01).

 soitin asennettuna

Uusi soitin asennettuna

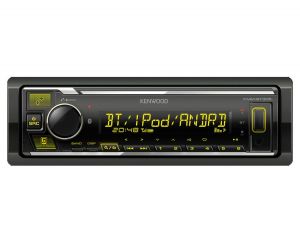

Kenwoodin KMM-BT306 soitin asennettiin plug'n'play tyyppisesti autokohtaisella johtosarjalla CTSAD003.2. Johtosarja säilyttää auton alkuperäisen vahvistimen toiminnassa, jotta auton kaikki kaiuttimet kuuluvat myös uudella soittimella. Soitin istuu kojetauluun nätisti CT24AU30 -kehyksen avulla.
ovet

Ovet ennen purkua

Ovien purkamiseen suositellaan käytettävän tähän tarkoitettuja muovisia irroitustyökaluja jotta ovipahvit saadaan ehjänä irti.

 ovet purettuna

Etuovet purettuna

Ovipahvin irroitettua huomataan, että uusien kaiuttimien asennukseen tarvitaan autokohtaiset soviterenkaat (CT25AU05).
uusi kaiutin

Kaiutin asennettuna

Etuovien kaiuttimet asennettiin autokohtaisilla soviterenkailla CT25AU05. Vakiokaiuttimien tilalle asennettiin MDS:n herkästi soiva erillissarja FC6H Tämä erillissarja tuo mukavasti midbassoa ja kirkkautta auton äänimaailmaan.

 diskantti

Diskantti asennettuna

FC6H-erillissarjan mukana tulevat diskantit asennettiin ovien vakiopaikoille. Diskantin kaiutinkaapelit vedettiin mid-kaiuttimen viereen asennetulle jakosuotimelle.
