VW Tiguan 2007-2017 Android soittimen ja peruutuskameran asennus

Android soittimen ja peruutuskameran asennus

Tästä pääset tarkastelemaan, kuinka VW Tiguan 2015-vuosimallin autoon asennettiin uusi jälkiasenteinen Android 10 7" näyttösoitin ja HD-peruutuskamera



Kuvaus

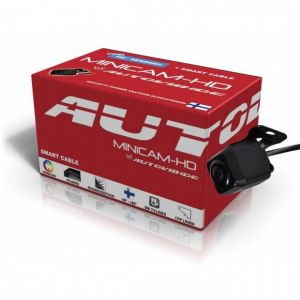

Asiakas halusi päivittää 2015 vuoden VW Tiguaniin alkuperäisen soittimen tilalle uuden jälkiasenteisen Android 10 näyttösoittimen ja peruutuskameran. Soittimeksi valikoitui Android 7" näyttösoitin. Peruutuskameraksi valikoitui kestosuosikki peruutuskameramme Minicam-HD. Minicam-HD peruutuskamerassa on todella laaja 170 asteen katselukulma sekä tarkka 1080x720p tarkkuus.

Autokohtaisilla asennustarvikkeilla soittimen vaihto jälkiasenteiseen Android 10 soittimeen säilyttää toiminnassa auton alkuperäiset rattisäätimet, visuaaliset peruutustutkat ja ilmastoinnin säädöt. Android 10 autosoitin tuo autoon kaikki tämän päivän huippuominaisuudet kuten langattoman Android Auto ja Apple Carplay-ominaisuudet, bluetooth audiostreamauksen, Hands-free toiminnon ja Google Maps navigointisovelluksen sekä mahdollisuuden liittää jälkiasenteinen peruutuskamera.

Asennetut päätuotteet:

soitin purku

Soittimen purku

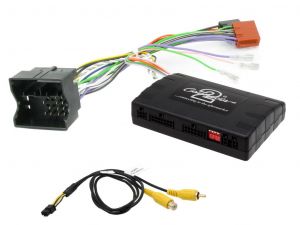

Auton alkuperäinen soittimen purkamisen jälkeen nähdään, että tähän Tiguan malliin tarvitaan soittimen vaihtoon autokohtainen info-rattisäädinadapteri, kehyspaneeli ja antenniadapteri. Autoon käy soittimen vaihtoon CTUVW01-Info-Rattisäädinadapteri, CT24VW03-kehys ja CT27AA56-antenniadapteri.

CTUVW01-Johtosarja säilyttää uudella soittimella toiminnassa auton alkuperäiset visuaaliset ilmastoinnin säädöt ja peruutustutkat. Autokohtainen CT24VW03-soitinkehys mukailee alkuperäisen soittimen muotoja peittäen tyylikkäästi jälkaisenteisen soittimen ympärille jäävät tyhjät kohdat. Antenniadapteri säilyttää auton alkuperäisen aktiivisen antennin toiminnassa uudella jälkaisenteisella soittimella.

 android soittimen asennus

Android 10 Soittimen asennus

Android 10 7" näyttösoitin tuo kaikki tämän päivän ominaisuudet autoon. Tässä soittimessa on bluetooth-toiminnon lisäksi langaton Android Auto ja Apple Carplay, WiFi-yhteys ja netti SIM-korttipaikka sekä Google Maps navigointisovellus. Tässä soitinmallissa on lisäksi laajat äänensäätö-ominaisuudet ja mahdollisuus lisätä esimerkiksi jälkiasenteinen subwoofer auton äänentoistojärjestelmään sekä peruutuskameravalmius apuviivoilla.
peruutuskameran paikka

Peruutuskameran paikka

Minicam-HD-peruutuskameralle on tässä Tiguanissa hyvä asennuspaikka rekisterikilven yläpuolella oleva muoviosa.

 peruutuskameran asennus

Peruutuskameran asennus

Peruutuskameralle suositellaan kytkentäreleohjaus kameran virroittamiseen. Heräte peruutuskameratoiminnolle otettiin pakkivalolta. Minicam-HD peruutuskamera paketin mukana tulee 7 metriä pitkä ja 4-pinninen jatkokaapeli. Jatkokaapelin herätekaapelilla saadaan tuotua heräte pakkivalolta aina soittimen taakse jatkokaapelin mukana vaivatta. Heräte toimii kytkentäreleen laukaisijana, jolloin peruutusvaihteen päälle kytkettäessä rele päästää virtaa läpi suoraan akulta peruutuskameran jatkokaapeliin.
Peruutuskameran kuva

Peruutuskameran kuva

Peruutuskameran laaja 170 asteen katselukulma mahdollistaa laajan ja tarkan näkyvyyden taaksepäin soittimen näytöllä. Peruutuskamera aktivoituu automaattisesti soittimen näytölle, kun peruutusvaihde kytketään päälle.

 usb-jatkokaapeli

USB Jatkokaapeli

Android 10 soittimen mukana tuleva USB-jatkokaapeli vedettiin soittimen takaa hansikaslokeroon. USB-liitäntä mahdollistaa median toistamisen myös esim. USB-tikulta soittimessa.
mikrofoni

Hands-Free Mikrofoni

Android 10 soittimen mukana tuleva langallinen bluetooth Hands-free-mikrofoni vietiin soittimen takaa A-pilariin verhoilun alla piilossa. Saat tähän Andoid soittimeen tuotua puhelimestasi yhteystiedot, jolloin soittimen omalla Hands-free toiminnolla soittaminen on helppoa myös ajon aikana.
