VW Transporter T5 2003-2015 Soittimen, Peruutuskameran ja Subbarin Asennus

Soittimen asennus

Tästä pääset tarkastelemaan, kuinka VW Transporter 2006-vuosimallin autoon asennettiin uusi jälkiasenteinen Kenwood DDX4019BTS bluetooth-soitin, peruutuskamera ja aktiivisubwoofer.





Asiakas halusi päivittää autoonsa edellisen 1-DIN soittimen tilalle uuden jälkiasenteisen Bluetooth-soittimen. Soittimeksi valikoitui Kenwoodin DDX4019BTS Multimediasoitin. Autoon asennettin lisäksi peruutuskamera. Peruutuskameraksi valikoitui kestosuosikki peruutuskameramme Minicam-HD. Minicam-HD peruutuskamerassa on todella laaja 170 asteen katselukulma sekä tarkka 1080x720p tarkkuus. Vänkärin penkin alle asennettiin MDS HS8D-aktiivinen subwoofer. Penkin peltirakenteet vaimennettiin butyylikumilla. Butyyli vaimennus poistaa ylimääräisen resonoinnin.

Asennetut päätuotteet:

soitin purku

Soittimen purku

Vanha 1-DIN soitin, sen oma johtosarja ja tarvikelokero purettiin uuden soittimen tieltä pois. Autossa oli VW autokohtainen johtosarja valmiina uuden soittamisen asentamiseksi.

 transporter soitin asennusSoittimen asennus

Kenwoodin DDX4019BTS-multimediasoitin tuo lisää käyttömukavuutta ja mahdollisuuksia autoon. Tässä soitinmallissa on laajat äänensäätöominaisuudet DSP-säätöineen, laadukas äänikortti, ja 4V Hivolt RCA-linjalähdöt vahvistimien asentamiseen ja peruutuskameravalmius apuviivoilla. Uusi 2-DIN soitin sulautuu auton kojetauluun mukavasti VW autokohtaisella CT24VW07-kehyspaneelilla.
peruutuskameran asennus

Peruutuskameran asennus

Minicam-HD-peruutuskamera asennettiin vakiopaikalle rekisterikilven yläpuolella olevaan muoviosaan. Peruutuskameran laaja 170 asteen katselukulma mahdollistaa laajan näkyvyyden taaksepäin soittimen näytöllä. Tämän Minicam-peruutuskameran etuna onkin pieni fyysinen koko tarkalla ja laajalla katselukulmalla.

Peruutuskameralle suositellaan kytkentäreleohjaus kameran virroittamiseen. Heräte peruutuskameratoiminnolle otettiin pakkivalolta. Minicam-HD peruutuskamera paketin mukana tulee 7 metriä pitkä ja 4-pinninen jatkokaapeli. Jatkokaapelin herätekaapelilla saadaan tuotua heräte pakkivalolta aina soittimen taakse jatkokaapelin mukana vaivatta. Heräte toimii kytkentäreleen laukaisijana, jolloin peruutusvaihteen päälle kytkettäessä rele päästää virtaa läpi suoraan akulta peruutuskameran jatkokaapeliin.

 katkaisija kameralle

Katkaisija peruutuskameralle

Transporterin kojetauluun asennettiin oma jälkiasenteinen katkaisija / virtapainike peruutuskameratoiminnolle. Tällöin peruutuskameran kuva saadaan tuotua Kenwoodin näytölle myös normaaliajossa. Peruutuskamera aktivoituu myös itsestään, kun peruutusvaihde kytketään päälle.
subbarin asennus

Aktiivisubbarin asennuspaikka

Asiakas halusi tuoda autoonsa lisää bassoa asennuksen yhteydessä. Transporterin tilat huomioiden päädyttiin aktiivisubbari asentamaan vänkärin penkin alle.

 vaimennus

Vaimennustyö

Vänkärin penkin peltirakenteet vaimennettiin butyylikumilla. Butyylivaimennus poistaa ylimääräisen resonoinnin penkkien peltirakenteissa ja tukevoittaa aktiivisubwooferin sointia entisestään.
aktiivisubbarin asennus

Aktiivisubbarin asennus

MDS HS8D-aktiivinen subbari asennettiin vänkärin penkin alle kiinnittämällä butyylivaimennettuun peltirakenteeseen. Virrat tuotiin aktiivisubbarille suoraan auton akulta. Aktiivisubwoofer maadoitettiin auton runkoon hiotulle peltipinnalle. RCA-kaapeli vietiin piilossa auton rakenteissa aktiivisubilta soittimen taakse.

HS8D aktiivinen subwoofer tuo autoon oman mukavan muhkean bassontoiston ovien midbassojen rinnalle täydentäen auton äänimaailman kokonaisuuden.

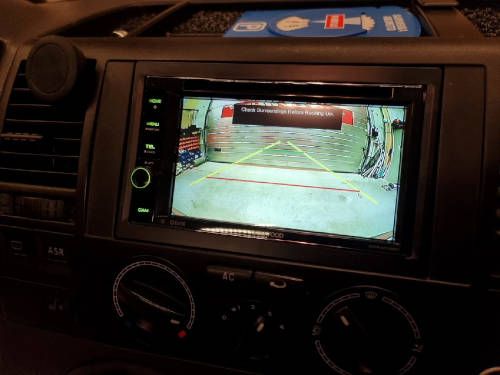

 kameran kuva

Peruutuskameran kuva

Peruutuskameran laaja 170 asteen katselukulma mahdollistaa laajan ja tarkan näkyvyyden taaksepäin soittimen näytöllä.
