Mazda 6 2016 kaiuttimien vaihto ja DSP-asennus



Tästä pääset katsastamaan kuinka 2016 vuosimallin Mazda 6 vaihdettiin neljään oveen ovikaiuttimet, vaimennettiin ovet ja vakiosoittimen rinnalle asennettiin jälkiasenteinen A8DSP Signaaliprosessori.





Asiakas halusi vaihtaa vakiokaiuttimien tilalle uudet jälkaisenteiset 6.5" erillissarjat sekä eteen että taakse. Kaiutinvaihtyön ohella ovet vaimennettiin butyylikumilla. vakiosoittimen rinnalle asennettiin A8DSP Signaalirposessori.

Signaaliprosessori tuo autoon huippu äänensäätö-ominaisuudet 31-kaistaisella EQ:lla ja DSP aikaviivesäätöjen myötä, jolloin auton äänimaailma voidaan muovata halutunlaiseksi. Tämä signaaliprosessori tuo autoon myös Bluetooth 5.0 audiostreamauksen.. Signaaliprosessori toimii järjestelmässä myös vahvistimena uusille kaiuttimille.

Asennetut päätuotteet:

etuovi

Etuovi ennen purkua

Ovien purkamiseen suosittelemme muovista purkutyökalusarjaa, jotta ovipahvi saadaan ehjänä irti.

 etuovi purettu

Etuovi purettu

Etuovipahvin purettua nähdään, että tähän autoon voidaan asentaa autokohtaisilla soviterenkailla jälkiasenteiset 6.5" kaiutinsarjat.
butyylivaimennus

Vaimennus

Tässä autossa välipeltiä ei ole tehty purettavaksi, joten butyylivaimennus tehtiin kaiutinreiän kautta. Butyylivaimennus toeutettiin kaikkiin neljään oveen.

 fp6b asennettu

Etuoven kaiuttimet asennettuna

Autoon asennettiin etuoviin MDS:n kestosuosikki 6.5" erilllissarja Fanatic performance FP6B. Kaiutinsarjan todella laajalla 35Hz-25000Hz taajuusvasteen myötä saadaan rutkasti midbassokkuutta ja puhtaan kirkasta diskanttia auton äänimaailmaan.

Uudet midbassot saadaan asennettua helposti vakiopaikoille autokohtaisilla soviterenkailla
fp-25

Diskantit

Diskantit asennettiin vakiopaikoille kojelaudan kulmiin. FP6B-erillissarjan mukana tulevat FP-25-diskantit ovat pienikokoiset, joten nämä voidaan asentaa käytännössä myös todella ahtaisiinkin vakiopaikkoihin helposti.

 takaovi

Takaovet purettuna

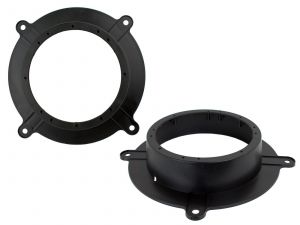

Takaovien purettua nähdään, että tässä autossa on takaovissa erilaiset soviterenkaat mitä etuovissa.
fp6b asennettu takaoviin

Takaovien kaiuttimet asennettuna

Takaoviin asennettiin saman FP6B-erillissarjan midbassot. Takaoviin kaiuttimien asennus onnistuu CT25CT07-soviterenkailla.

 vakiosoitin

Vakiosoitin ennen purkua

Auton vakiosoitin haluttiin säilyttää alkuperäisenä, mutta vakiojärjestelmään haluttiin tuoda bluetooth audiostreamaus-ominaisuus. Tämä onnistuu tähän autoon A8DSP signaaliprosessorilla, joka voidaan asentaa tämän auton vakiosoittimen rinnalle plug'n'play tyylisesti autokohtaisella johtosarjalla. Signaaliprosessori oli tarkoitus asentaa hansikaslokeroon, josta kaapelisarja vietäisiin vakiosoittimen taakse.
vakiosoitin purettu

Vakiosoitin purettu

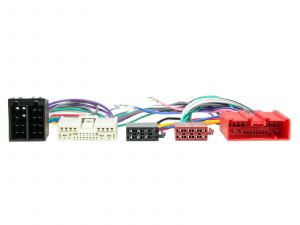

Vakiosoittimen purettua päästään näkemään auton vakio liitinsarjat. Tähän autoon Signaaliprosessori voidaan asentaa täysin plug'n'play tyylisesti autokohtaisella CT10MZ02 ISO-T johtosarjalla.

 hansikaslokeron purku

Hansikaslokero purettu

Signaaliprosessori on tässä autossa järkevintä sijoittaa hansikaslokeroon, josta A8DSP-C Kaapelisarja vietiin kojetaulun sisässä vakiosoittimen taakse.

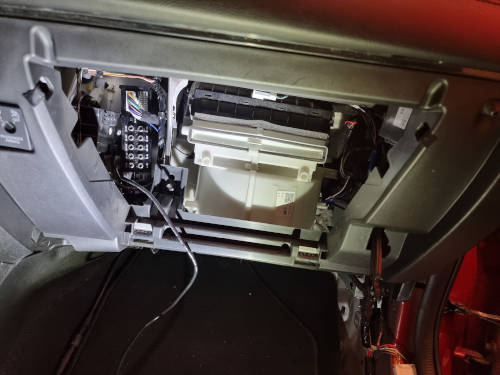

a8dsp asennus

Signaaliprosessori asennettuna

Kuvasta nähdään, kuinka A8DSP signaaliprosessori asennettiin näppärästi piiloon hansikaslokeron taakse kojetaulun sisään.

Signaaliprosessori tuo autoon huippu äänensäätö-ominaisuudet 31-kaistaisella EQ:lla ja DSP aikaviivesäätöjen myötä, jolloin auton äänimaailma voidaan muovata halutunlaiseksi. Tämä signaaliprosessori tuo autoon myös Bluetooth 5.0 audiostreamauksen.. Signaaliprosessori toimii järjestelmässä myös vahvistimena uusille kaiuttimille.

Signaaliprosessorin asennus mahdollistaa myös auton audiopuolen jatkojalostamisen. Laite tuo autoon 3xRCA linjalähdöt, mikä mahdollistaa mm. bassopaketin tai erillisen 4-kanavaisen vahvistimen asentamisen.
