VW Transporter T6 2018 Soittimen vaihto

Soittimen asennus

Tästä pääset tarkastelemaan kuinka VW Transporter 2018 vuosimallin autoon asennettiin uusi jälkiasenteinen Android-soitin ja samalla säilytettiin toiminnassa auton alkuperäinen peruutuskamera.





Asiakas halusi päivittää autoonsa vakiosoittimen tilalle uuden jälkiasenteisen Android-soittimen. Tarkoituksena oli säilyttää auton alkuperäinen peruutuskamera käytössä uudella soittimella.

Uudeksi soittimeksi valikoitui 7" Android-soitin. Soittimen vaihto toi autoon bluetooth-audiostreamauksen ja hands-free toiminnon lisäksi kaikki tämän päivän ominaisuudet, kuten langaton Android Auto, Apple Carplay, Google Maps -navigointisovellus ja Google Play kauppa.



vakiosoitin

Vakiosoitin ennen purkua

Vakiosoittimen purkamiseen suosittelemme käyttämään tarkoituksenmukaisia muovisia Irroitustyökaluja, jotta vakiosoitin saadaan helposti irroitettua ja alkuperäiset paneelit säilyvät ehjänä.

vakioliittimet

Vakioliittimet

Kun vakiosoitin on purettu, nähdään auton vakioliittimet. Tähän autoon tarvitaan jälkiasenteisen soittimen kytkemiseksi autokohtainen rattisäädinadapteri CTSVW015.2 ja soitinmerkkikohtainen CTMULTILEAD.2 -yhteyskaapeli, jotta rattisäätimet saadaan säilytettyä jälkiasenteisella soittimella. Johtosarjan asennus käy plyg'n'play tyylisesti.

Auton vakioantenni saadaan säilytettyä toiminnassa uudella soittimella CT27AA87-antenniadapterilla.
rattiadapteri

Johtosarjan kytkentä

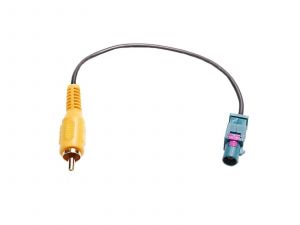

Kuvassa näkyy johtosarja kytkettynä plug'n'play tyylisesti auton vakioliittimiin. Auton vakio peruutuskameran yhdistämiseksi uuteen soittimeen hyödynnettiin CAM-MB1-RT adapteria, jota muokkaamalla alkuperäisen kameran kuva saatiin tuotua uuden soittimen näytölle.

 usb-adapteri

USB-adapterin integrointi kojetauluun

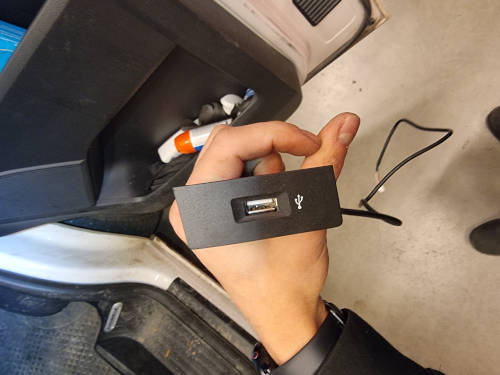

Soitinasennuksen yhteydessä Android-soittimen mukana tuleva USB-adapteri integroitiin auton kojetauluun. Tämä mahdollistaa esim. puhelimen tai USB-muistitikun yhdistämisen USB:llä soittimeen.
soitin asennettu

Soitin asennettuna

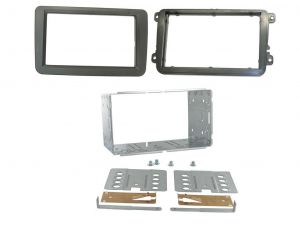

Uusi jälkiasenteinen Android 7" näyttösoitin saadaan integroitua alkuperäisen soittimen paikalle autokohtaisella CT23VW01-soitinkehyksellä. Jälkiasenteisen soittimen kiinnittämiseksi hyödynnettiin auton vakiosoittimen omia kiinnitysrautoja.

Tämä soitin toi autoon bluetooth-audiostreamauksen ja hands-free toiminnon lisäksi kaikki tämän päivän ominaisuudet, kuten langaton Android Auto, Apple Carplay, Google Maps -navigointisovellus ja Google Play kauppa.

 mikrofoni

Hands-free Mikrofoni

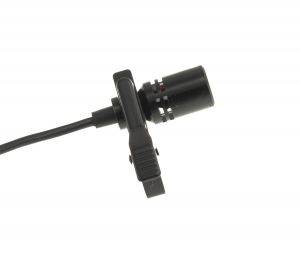

Tässä soittimessa on oletuksena näyttöön integroitu bt-mikrofoni. Mikrofonin kuuluvuus saadaan kuitenkin paremmaksi lisävarusteena myytävällä irrallisella mikrofonilla. Mikrofoni asennettiin vasempaan A-pilariin.
