Volvo soitinasennus

Soittimen asennus





Asiakas halusi päivittää Volvon alkuperäisen soittimen jälkiasenteiseen Bluetooth-soittimeen. Asiakas halusi uudeksi soittimeksi Pioneerin DMH-A240BT-soittimen. Soittimen mukana tuleva Hands free-mikrofoni asennettiin vasempaan A-pilariin. Autossa vakiona olevat rattisäätimet oli tarkoituksena säilyttää toiminnassa uudella soittimella



vakiosoitin

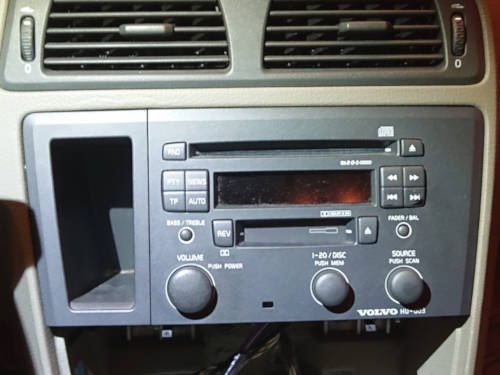

Vakiosoitin

Alkuperäisen soittimen irroituksessa suositellaan käytettävän tähän sopivia muovityökaluja, jotta vakiopaneeleihin ei tule työstjälkiä.

 vakioliittimet

Vakioliittimet

Vakiosoittimen irroitettua nähdään, että tähän autoon sopii CTSVL002.2-johtosarja, joka tukee auton alkuperäisiä rattisäätimiä.
johtosarjan kytkentä

Johtosarjan kytkentä

Johtosarjan kytkentä käy plug'n'play tyylisesti. Auton vakioantenni saadaan kytkettyä uuteen soittimeen CT27AA23-antenniadapterilla.

 rattisäädin

Rattisäädinadapteri

Johtosarjan CAN-adapterilla (ks. kuva) saadaan auton rattisäätimet toimimaan uudella soittimella.
uusi soitin

Soitin asennettuna

Uusi Pioneerin DMH-A240BT-soitin istuu hyvin vakiopaikalle autokohtaisella soitinkehyksellä CT23VL05

 mikrofoni

Mikrofoni asennettuna

Soittimen mukana tullut Hands-free mikrofoni vietiin soittimen takaa kuskinpuolen A-pilariin.
