Audi TT 2007 Audiopaketin asennus

Tästä pääset tarkastelemaan kuvien kera, kuinka vuoden 2007 Audi TT-malliin asennettiin jälkaisenteinen audiopaketti.





Asiakas halusi päivittää autonsa koko audiojärjestelmänsä uusiksi. Toiveina oli saada uusien tehokkaampien ovikaiuttimien lisäksi myös jykevää matalaa toistoa auton äänimailmaan.

Etuoviin rakennettiin 3-tiejärjestelmä jälkiasenteisilla kaiuttimilla. Ovikaiuttimet kytkettiin erillisen jälkaisenteisen vahvistimen perään tuomaan lisää voimaa keskiäänille.

Bassopaketiksi valikoitui 2x10" subwooferit tuomaan lisää syvyyttä auton uuteen äänimaailmaan. Bassopaketin ohella vaimennettiin myös peräkontti samassa yhteydessä. Auton uusi audiopaketti suunniteltiin myymälässämme yhdessä asiakkaan kanssa.



yleiskuva

Yleiskuva sisältä

Autoon oli jo entuudestaan asennettu jälkiasenteinen näyttösoitin, jossa oli tarvittavat RCA-linjalähdöt jälkaisenteisten vahvistimien lisäämiseksi järjestelmään.

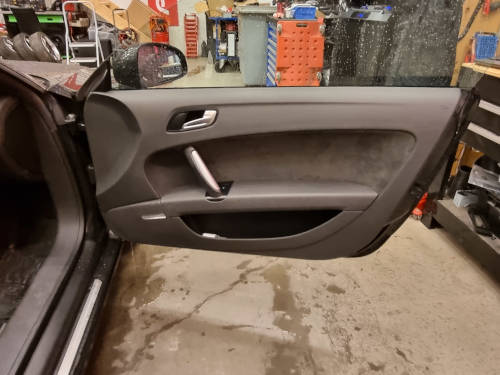

 etuovi ennen purkua

Etuovi ennen purkua

Ovien purkamiseen suosittelemme muovista purkutyökalusarjaa (Esim. CT22-65223), jotta ovipahvi saadaan ehjänä irti.

etuovi purettu

Etuovi purettu

Etuoven purettua nähdään, että autossa on ollut alkuperäisesti 3-tiejärjestelmä. Vakiodiskantit sijaitsevat kojelaudan kulmissa.

 kaiutinpaikat

Etuoven kaiutinpaikat

Ovirakenteessa on ollut alunperin 4" keskiääni ja 8" midbasso, joka on toiminut vakiojärjestelmässä pienenä subwooferina.
ovivaimennus

Etuoven 3-tasoinen vaimennus

Etuovet vaimennettiin kaiutinasennuksen yhteydessä. Uloimman ovirakenteen pelti vuorattiin butyylikumilla, jonka päälle tehtiin lisäeristys.

Ovirakenteen vaimennus viimeistellään ovipahvin resonoinnin estävällä akustiikkamatollaa , jolloin kokonaisuutena saadaan erittäin vaimentava ja toimiva 3-tasoinen täysvaimennus etuoviin.

 a6r ja fc4h

Etuovien kaiuttimet asennettuna

Vakio 8" kaiuttimien paikoille asennettiin autokohtaisilla CT25AU14-sovitteilla 6.5" MDS:n lippulaiva kaiutinsarja A6R Audiophile.

A6R-kaiutinsarjan todella laajan 30 Hz - 27 000 Hz taajuusvasteen myötä saadaan autoon tuotua sekä jykevää midbassoa että luonnollisen puhdasta ja kirkasta diskanttia. Tästä kaiutinsarjasta saadaan kaikki potentiaali irti T2 XTR erillissarja-vahvistimella, joka asennettiin myös tähän autoon tuomaan lisää voimaa ovikaiuttimille.
vakio ovipahvi

Vakio ovipahvi

Ovien kaiutinasennusten jälkeen vaimennuspuoli viimeistellään ovipahvien vuoraamisella resonointia estävällä akustiikkamatolla. Suosittelemme aina kaiutinasennusten yhteydessä ovien vaimennusta, jotta lopputuloksesta saadaan hyvin soiva ja miellyttävä kokonaisuus ilman ylimääräisiä resonointeja.

 akustiikkamatto

Ovipahvi vuorattu akustiikkamatolla

Kuvasta nähdään, kuinka ovipahvin sisustat saadaan tässä autossa lähes kokonaisuudessaan vaimennettua pehmeärakenteisella akustiikkatmatolla.
vakio peräkontti

Bassopaketin suunnittelu

Uusien ovikaiuttimien lisäksi asiakas halusi myös tehostaa bassontoistoa 2x10" bassopaketilla. Ennen bassopaketin asentamista asiakas toivoi myös, että vaimennamme samalla peräkontin pohjan, jotta basson aiheuttamaa resonanssi saadaan mahdollisimman minimiin.

 peräkontin vaimennus

Peräkontin pohjan vaimennus

Peräkontti purettiin ja pohja vuorattiin butyylikumilla.
vahvistimien asennus

Vahvistimien paikat

Vahvistimet sijoitettiin peräkonttiin pohjalevyn alle piiloon. Virta tuotiin akulta jakoblokille, josta se jaettiin molempiin vahvistimiin.

 bassopaketti asennettu

Bassopaketti asennettu

Bassopaketti 2x10" Predator saatiin hyvin mahdutettua myös tähän Coupe-mallin pienehköön peräkonttiin, kun kotelo asennettiin osoittamaan kalvot ylöspäin.

Tämän bassopaketin 2x10" MDS Predatoreilla saadaan reilusti matalaa painetta.
