Mercedes-Benz C W204 2009 Audiopaketin asennus



Tästä pääset tarkastelemaan kuvien kera, kuinka vuoden 2009 C-sarjan mersuun asennettiin jälkiasenteinen näyttösoitin, bassopaketti varapyöräkoteloon ja uudet jälkaisenteiset kaiuttimet neljään oveen.





Asiakas halusi päivittää kerta heitolla autonsa koko audiojärjestelmänsä uusiksi. Asiakkaan toiveina oli saada uusien tehokkaampien ovikaiuttimien lisäksi lisää bassoa auton äänimailmaan. Myös vakiosoitin haluttiin päivittää jälkiasenteiseen näyttösoittimeen, joka tukisi langattomasti sekä Android Autoa että Apple Carplay-toimintoa. Auton uusi audiopaketti suunniteltiin myymälässämme yhdessä asiakkaan kanssa.



etuovi

Etuovi ennen purkua

Ovien purkamiseen suosittelemme muovista purkutyökalusarjaa (Esim. CT22-65223), jotta ovipahvi saadaan ehjänä irti.

 fp6b asennettu

Etuovien kaiuttimien asennus

Erillissarjaksi valittiin MDS:n kestosuosikki 6.5" erillissarja FP6B Fanatic Performance. FP6B-kaiutinsarjassa on todella laaja 35Hz-25kHz taajuusvaste, minkä myötä midbassot toistavat hyvin myös matalaa midbassoa. Diskantit soivat luonnollisen puhtaasti. Kaiuttimet saatiin istumaan oven vakiopaikoille autokohtaisilla soviterenkailla CT25MC18.
takaovi

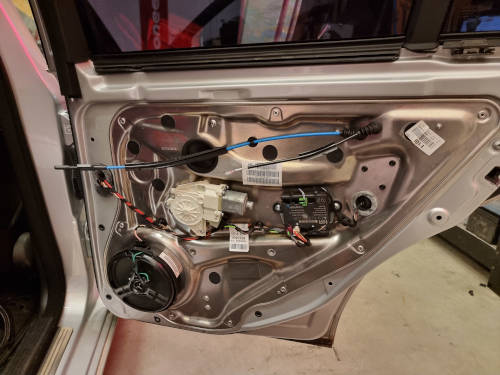

Takaovet purettuna

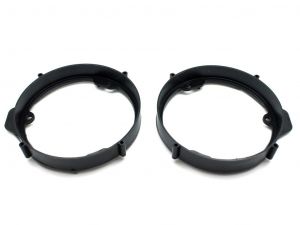

Takaovien ovipahvien purettua nähdään, että takana on erilaiset vakiokaiuttimet verrattuna etuoviin. Takaovien vakiokaiuttimien paikalle saadaan asennettua uudet jälkiasenteiset kaiuttimet CT25MC21-soviterenkailla.

 takaovi fr6h

Takaovien kaiuttimet asennettuna

Takaoviin valikoitui MDS:n 6.5" koaksiaalikaiutinsarja Hurricane FR6H. MDS:n Hurricane-malliston koaksiaalikaiuttimet täydentävät loistavasti auton äänimaailmaa puhtaalla ja raikkaalla äänentoistollaan.
vakiosoitin

Vakiosoitin ennen purkua

Tähän automalliin saadaan asennettua uusi jälkaisenteinen soitin CTKMB04-asennussarjalla. Asennussarja sisältää uuden kehyspaneelin, johtosarjan ja antenniadapterin, joilla uuden soittimen asennus sujuu plug'n'play tyylisesti.

 vakioliittimet

Vakioliittimet

Alkuperäisen soitinjärjestelmän takaa löytyy uuteen CTSMC005.2-johtosarjaan sopivat liittimet. Autokohtaisella rattisäädinadapterilla saadaan myös auton rattipainikkeet toimimaan uudella soittimella.
soitin asennettu

Soitin asennettuna

Uudeksi jälkiasenteiseksi soittimeksi valikoitui Pioneer SPH-DA360DAB. Tämä Pioneerin soitin tuo autoon bluetooth-yhteyden lisäksi langattomana Android Auto- ja Apple Carplay-toiminnon sekä 3xRCA linjalähdöt ulkoisten vahvistimien lisäämiseksi osaksi audiopakettia.

Soittimen vaihdon myötä autoon saadaan laajat äänensäätöominaisuudet 13-kaistaisella EQ:lla ja aikaviivesäädöillä, joilla voidaan luoda autoon oikeanlainen stereokuva musiikintoistolle.

Penkinlämmittimien painikkeet siirtyvät autokohtaisen paneelisarjan myötä vakionäytön tilalle.

 peräkontti

Bassopaketin suunnittelu

Asiakkaalla oli toiveissa lisätä audiojärjestelmäänsä uusien ovikaiuttimien lisäksi jälkiasenteinen bassopaketti. Bassopaketti customoitiin asiakkaan toiveiden mukaisesti ja 10" subwoofer päädyttiin asentamaan varapyöräkoteloon peräkonttitilan säästämiseksi.


bassopaketti

Bassopaketti asennettuna varapyöräkoteloon

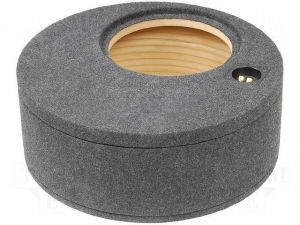

Kuvasta nähdään, kuinka jälkiasenteien bassopaketti saadaan kokonaisuudessaan kätevästi piiloon peräkontin alalevyn alle. Tämän mahdollisti yleismallin 10" varapyöräkotelo. Kyseinen kotelo sopii mitoiltaan lähes kaikkiin automalleihin varapyörän tilalle.

Subwooferiksi valittiin MDS predator 10" subwoofer. Jatkuvaa 6000 W RMS tehoa syöttää elementille Redline LA600-Monovvahvistin.
